NB-sarja

Ominaisuudet

Kustannustehokas käyttöpääte monipuolisin ominaisuuksin

Tässä edullisen hintaluokan käyttöpäätteessä yhdistyvät laatu ja monipuoliset ominaisuudet. Lataa NB-Designer-ohjelmisto veloituksetta ja luo omia käyttöpäätesovelluksia.
  • Yli 65 000 värin TFT-kosketusnäyttö
  • Kokovalikoima: 3,5–10 tuumaa
  • Pitkäikäinen LED-taustavalaistus
  • Sarja-, USB- tai Ethernet-tiedonsiirto
  • USB-muistituki (vain TW01-mallissa)
  • 128 Mt:n sisäinen muisti
  • Vektori- ja bittikarttagrafiikka

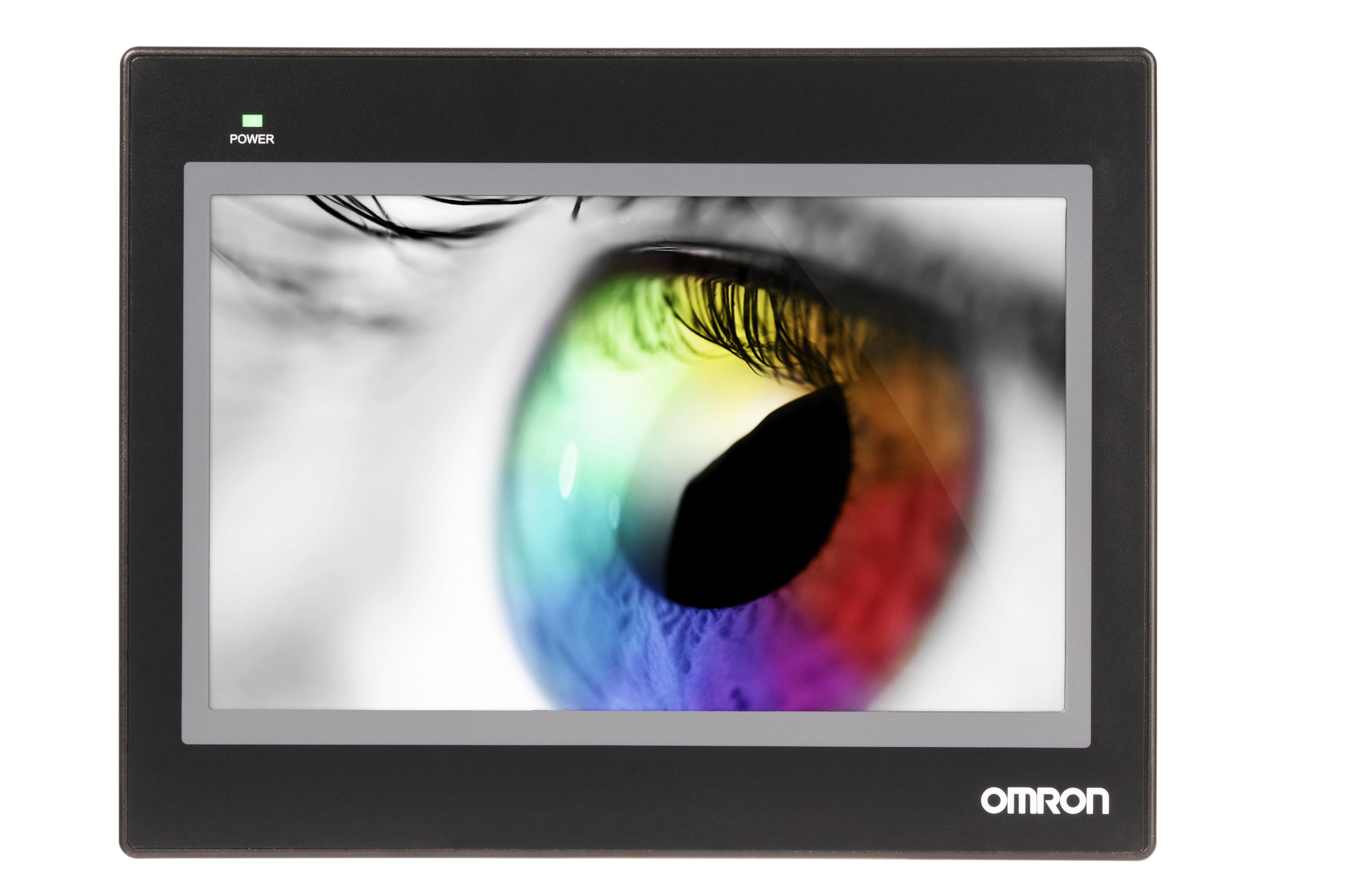

Luokkansa paras näyttö

NB_best in class design.jpg
Näyttö on käyttöpäätteen tärkeimpiä osia, joten tuotteissamme käytetään vain parhaita LCD-näyttöjä – tämä pätee myös NB-käyttöpäätteeseen. Koko tuoteperheessä on LED-taustavalaistut TFT LCD -näytöt, joiden katselukulma ja kirkkaus ovat erinomaiset. Lisäksi tilavan muistin ansiosta käyttöpäätesovellukseen voi lisätä useita kuvia, joten sovelluksesta saa todella tyylikkään näköisen.
  • LED-taustavalaistu TFT LCD -näyttö
  • Laaja katselukulma
  • Yli 65 000 näyttöväriä
  • 128 Mt:n sisäinen muisti

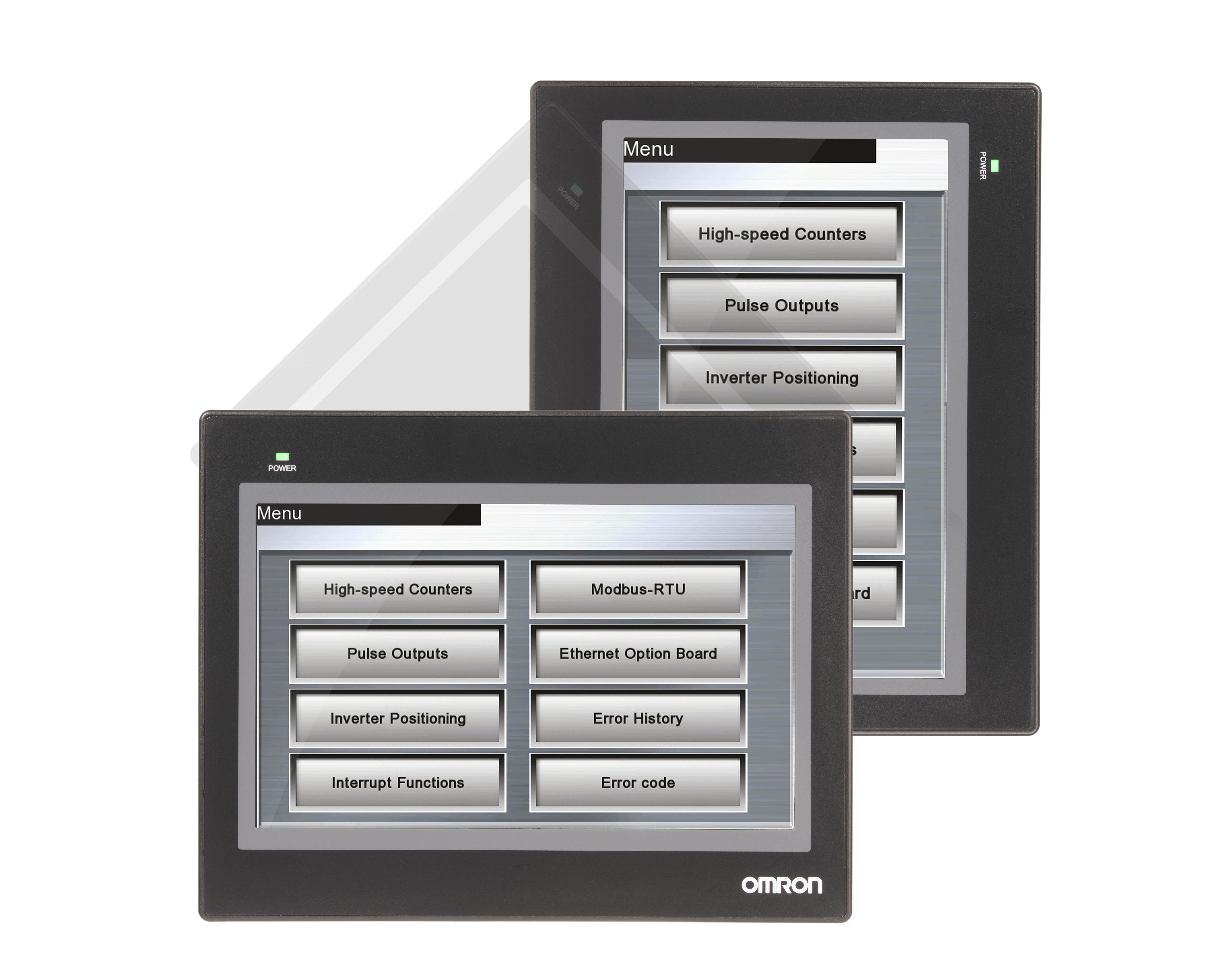

Älykäs suunnittelu

NB_smart design.jpg
NB-sarjan kehitystyössä huomioitiin kaikki suunnittelun tärkeimmät osatekijät, jotta lopputuloksesta saatiin mahdollisimman joustava. Käytämme uutta teknologiaa ja hyväksi havaittuja standardeja mahdollisuuksien mukaan. Esimerkkeinä mainittakoon pysty- tai vaakasuuntaisen näyttötilan valintamahdollisuus ja PictBridge-tulostinyhteys.
  • Pysty- tai vaakasuuntainen näyttötila
  • Liitäntä Omron- ja muita laitteita varten, esimerkiksi ohjelmoitavia logiikkaohjaimia / taajuusmuuttajia varten
  • Sarja-, USB- tai Ethernet-liitäntä
  • PictBridge-tulostinliitäntä

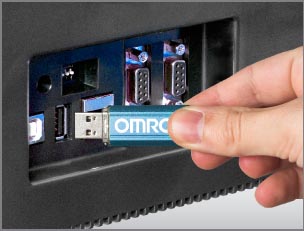

Helppo käyttöinen

NB_easy to use.jpg
NB-sarjan useiden hyödyllisten ominaisuuksien ansiosta projektien luominen ja ylläpito on helppoa. Esimerkkeinä näistä ovat USB-muistituki tai käyttöliittymäohjelman on-/offline-simulointi.
  • USB-muistituki
  • Animaatiot ja helppokäyttöiset toiminnot
  • Monikielinen tuki ja työkalu
  • On-/offline-simulointi

Monipuoliset ominaisuudet

Ilmaisella NB-Designer-ohjelmistolla saat käyttöösi kaikki ominaisuudet ja toiminnot, joita tarvitset vaivattomien käyttöliittymänäyttöjen luomiseen. Seuraavassa on joitakin käyttöpäätesovelluksen luontia helpottavista ominaisuuksista:
  • Hälytys-/tapahtumanäytöt
  • Bitin tilakytkimet/-lamput
  • Monitilakytkimet/-lamput
  • Luettelo ja pudotusvalikko
  • Animaatio ja liikkuvat komponentit
  • Reseptitiedon näyttö/säätimet
  • Numeroiden ja tekstin syöttö/näytöt
  • Suuntauskäyrät ja kaaviot
  • Viiva- ja pylväsdiagrammit
  • Mittarit, asteikot ja liukusäätimet
  • Ruudukko ja historiatietojen näytöt
  • Toimintopainikkeet
  • Ajastintoiminto
  • Vektori- ja bittikarttagrafiikka
  • Tietojen kopiointitoiminto
  • Tekstikirjasto
  • Makrotoiminnot
  • Useita turvatoimintoja

CP1-laitteen täydellinen kumppani

NB & CP1L.jpg
Uudessa NB-sarjassa on kaikki kompaktissa käyttöpäätteessä tarvittava – laaja valikoima näyttökokoja, monipuolisesti ominaisuuksia ja toimintoja sekä taattu Omron-laatu. Sarjan tuotteet ovat täydellinen valinta Omronin suositun CP1-sarjan kompakteihin koneohjaimiin. CP1-sarja täyttää automaatiotarpeesi monipuolisten toimintojensa ansiosta, ja yhdistäminen NB-sarjan käyttöpäätteisiin onnistuu sarja- tai Ethernet-liitännällä. Monet NB-käyttöpäätteen toiminnoista toimivat suoraan CP1-logiikkaohjaimen muistin kanssa – esimerkiksi reseptit, hälytykset ja ikkunoiden vaihto. Lisäksi CP1:tä varten on tehty erikoisnäyttöjä, joita voi käyttää logiikkaohjaimen tilojen, määritettyjen asetusten ja virhetietojen lukemiseen.
Tekniset tiedot & tilaustiedot

Ordering information

HMI panels

Product name

Specifications

Order code

NB3Q

3.5 inch, TFT LCD, Color, 320 × 240 dots

NB3Q-TW00B

3.5 inch, TFT LCD, Color, 320 × 240 dots, USB Host, Ethernet

NB3Q-TW01B

NB5Q

5.6 inch, TFT LCD, Color, 320 × 234 dots

NB5Q-TW00B

5.6 inch, TFT LCD, Color, 320 × 234 dots, USB Host, Ethernet

NB5Q-TW01B

NB7W

7 inch, TFT LCD, Color, 800 × 480 dots

NB7W-TW00B

7 inch, TFT LCD, Color, 800 × 480 dots, USB Host, Ethernet

NB7W-TW01B

NB10W

10.1 inch, TFT LCD, Color, 800 × 480 dots, USB Host, Ethernet

NB10W-TW01B

Options

Product item

Specifications

Order code

NB-to-PLC Connecting cable

For NB to PLC via RS-232C (CP/CJ/CS), 2m

XW2Z-200T

For NB to PLC via RS-232C (CP/CJ/CS), 5m

XW2Z-500T

For NB to PLC via RS-422A/485, 2m

NB-RSEXT-2M

Software

Supported Operating Systems: Windows 10 (32-bit and 64-bit edition) and previous Windows versions.

Download from the Omron website.

NB-Designer

Display protective sheets

For the NB3Q contains 5 sheets

NB3Q-KBA04

For the NB5Q contains 5 sheets

NB5Q-KBA04

For the NB7W contains 5 sheets

NB7W-KBA04

For the NB10W contains 5 sheets

NB10W-KBA04

Attachment

Mounting bracket for NT31/NT31C series to NB5Q series

NB5Q-ATT01



Model

Panel cutout (H × V mm)

NB3Q

119.0 (+0.5/−0) × 93.0 (+0.5/−0)

NB5Q

172.4 (+0.5/−0) × 131.0 (+0.5/−0)

NB7W

191.0 (+0.5/−0) × 137.0 (+0.5/−0)

NB10W

258.0 (+0.5/−0) × 200.0 (+0.5/−0)

Note: Applicable panel thickness: 1.6 to 4.8 mm.

Specifications

HMI

Specifications

NB3Q

NB5Q

NB7W

NB10W

TW00B

TW01B

TW00B

TW01B

TW00B

TW01B

TW01B

Display type

3.5 inch TFT LCD

5.6 inch TFT LCD

7 inch TFT LCD

10.1 inch TFT LCD

Display resolution (H×V)

320×240

320×234

800×480

800×480

Number of colors

65,536

Backlight

LED

Backlight lifetime

50,000 hours of operating time at the normal temperature (25 ° C)1

Touch panel

Analog resistive membrane, resolution 1024×1024, life: 1 million touch operations

Dimensions in mm (H×W×D)

103.8×129.8×52.8

142×184×46

148×202×46

210.8×268.8×54.0

Weight

310 g max.

315 g max.

620 g max.

625 g max.

710 g max.

715 g max.

1,545 g max.

Functionality

Specifications

NB3Q

NB5Q

NB7W

NB10W

TW00B

TW01B

TW00B

TW01B

TW00B

TW01B

TW01B

Internal memory

128MB (including system area)

Memory interface

USB
Memory

USB
Memory

USB
Memory

USB
Memory

Serial (COM1)

RS-232C/422A/485 (not isolated),
Transmission distance:
15m Max. (RS-232C),
500m Max. (RS-422A/485),
Connector: D-Sub 9-pin

RS-232C,
Transmission distance: 15 m Max.,
Connector: D-Sub 9-pin

Serial (COM2)

RS-232C/422A/485 (not isolated),
Transmission distance: 15m Max. (RS-232C),

500m Max. (RS-422A/485),

Connector: D-Sub 9-pin

USB Host

Equivalent to USB 2.0 full speed, type A, Output power 5V, 150mA

USB Slave

Equivalent to USB 2.0 full speed, type B, Transmission distance: 5m

Printer connection

PictBridge support

Ethernet

10/100 base-T

10/100 base-T

10/100 base-T

10/100 base-T

General

Specifications

NB3Q

NB5Q

NB7W

NB10W

TW00B

TW01B

TW00B

TW01B

TW00B

TW01B

TW01B

Line voltage

20.4 to 27.6 VDC (24 VDC −15 to 15%)

Power consumption

5 W

9 W

6 W

10 W

7 W

11 W

14 W

Battery lifetime

5 years (at 25 ° C)

Enclosure rating (front side)

Front operation part: IP65 (Dust proof and drip proof only from the front of the panel)

Obtained standards

EC Directives, KC, cUL508

Operating environment

No corrosive gases.

Noise immunity

Compliant with IEC61000-4-4, 2KV (Power cable)

Ambient operating temperature

0 to 50 ° C

Ambient operating humidity

10% to 90% RH (without condensation)

Applicable Controllers



Brand

Series

OMRON

Omron C Series Host Link

Omron CJ/CS Series Host Link

Omron CP Series

Mitsubishi

Mitsubishi Q_QnA (Link Port)

Mitsubishi FX-485ADP/485BD/422BD (Multi-station)

Mitsubishi FX0N/1N/2N/3G

Mitsubishi FX1S

Mitsubishi FX2N-10GM/20GM

Mitsubishi FX3U

Mitsubishi Q series (CPU Port)

Mitsubishi Q00J (CPU Port)

Mitsubishi Q06H

Panasonic

FP series

Siemens

Siemens S7-200

Siemens S7-300/400 (PC Adapter Direct)

Allen-Bradley 2 (Rockwell)

AB DF1

AB CompactLogix/ControlLogix



Brand

Series

Schneider

Schneider Modicon Uni-TelWay

Schneider Twido Modbus RTU

Delta

Delta DVP

LG (LS)

LS Master-K Cnet

LS Master-K CPU Direct

LS Master-K Modbus RTU

LS XGT CPU Direct

LS XGT Cnet

GE Fanuc Automation 1

GE Fanuc Series SNP

GE SNP-X

Modbus

Modbus ASCII

Modbus RTU

Modbus RTU Slave

Modbus RTU Extend

Modbus TCP





Note: For details, refer to NB Series Host Connection Manual (Cat.No V108).


1. This is the estimated time when the luminous intensity is decreased by 50% per LED at room temperature and humidity. It is a typical value.
2. AB and GE will be supported by NB-Designer version 1.20 or higher.
1. This is the estimated time when the luminous intensity is decreased by 50% per LED at room temperature and humidity. It is a typical value.
2. AB and GE will be supported by NB-Designer version 1.20 or higher.
Lisätarvikkeet

Ethernet cables and accessories

EtherCAT patch cables, improved shield

Shape

Connector 1

Connector 2

Material

Cable

Color

Length in cm

Order code

20

30

50

100

150

200

300

500

750

1000

1500

2000



M12 straight

M12 straight

PVC

AWG22, 2 pairs

Black

XS5W-T421-[.]M2-SS



M12 straight

RJ45

PVC

AWG22, 2 pairs

Black

XS5W-T421-[.]MC-SS

Note: For [.] fill in the 1-character length code.

Ethernet patch cables, standard RJ45 connectors

Shape

Connector 1

Connector 2

Material

Cable

Color

Length in cm

Order code

20

30

50

100

150

200

300

500

750

1000

1500

2000



RJ45 std.

RJ45 std.

LSZH

Cat6a S/FTP 4 pairs

Blue

XS6W-6LSZH8SS[...]CM-B



RJ45 std.

RJ45 std.

LSZH

Cat6a S/FTP 4 pairs

Yellow

XS6W-6LSZH8SS[...]CM-Y



RJ45 std.

RJ45 std.

LSZH

Cat6a S/FTP 4 pairs

Green

XS6W-6LSZH8SS[...]CM-G



RJ45 std.

RJ45 std.

PUR

Cat5e S/FTP 4 pairs

Green

XS6W-5PUR8SS[...]CM-G

Note: For [...] fill in the length in cm.

Ethernet patch cables, RJ45/M12 connectors

Shape

Connector 1

Connector 2

Material

Cable

Color

Length in cm

Order code

30

50

100

200

300

500

1000

1500



RJ45

RJ45

PVC

Cat5e Shielded Quad

Light Blue

A

B

C

D

E

G

J

K

XS5W-T421-[.]MD-K



M12 straight

M12 straight

PVC

Cat5e Shielded Quad

Light Blue

B

C

D

E

G

J

K

XS5W-T421-[.]M2-K



M12 straight

RJ45

PVC

Cat5e Shielded Quad

Light Blue

A

B

C

D

E

G

J

K

XS5W-T421-[.]MC-K



M12 angled

M12 angled

PVC

Cat5e Shielded Quad

Light Blue

B

C

D

E

G

J

K

XS5W-T422-[.]M2-K



M12 angled

RJ45

PVC

Cat5e Shielded Quad

Light Blue

A

B

C

D

E

G

J

K

XS5W-T422-[.]MC-K

Note: For [.] fill in the 1-character length code.

Specifications

Item

XS6W-6LSZH8SS_CM-_

XS6W-5PUR8SS_CM-G

Rated current

1 A (at 50°C)

Withstand voltage

1,000 VDC for 60 s (leakage current: 1 mA max.)

Ambient operating temperature

−20 to 60°C

−40 to 85°C

Ambient storage temperature

−20 to 60°C

−40 to 85°C

Ambient installation temperature

0 to 50°C

−10 to 60°C

Protective structure

IP20

IP20

Accessories

Ethernet cables and accessories

Accessories

Type

Connector

Specification

Color

Length

Order code

Ethernet installation cable

none

CAT 5, SF/UTP, 4 × 2 × AWG 24/1
(solid core), Polyurethane (PUR)

Green

100 m

WM IE-5IC4x2xAWG24/1-PUR

Ethernet installation cable

none

CAT 5, SF/UTP, 4 × 2 × AWG 26/7
(stranded core), Polyurethane (PUR)

100 m

WM IE-5CC4x2xAWG26/7-PUR

Ethernet socket

RJ45 socket

DIN-rail mount socket to terminate
installation cable in the cabinet

Grey

60 × 17.5 × 67 mm

WM IE-TO-RJ45-FJ-B

Ethernet field-mount plugs

Metal RJ45

for AWG22 to AWG26

Chrome

52 mm

WM IE-PS-RJ45-FH-BK

Ethernet field-mount plugs

Plastic RJ45

for AWG22 to AWG24

Black

52 mm

XS6G-T421-1

Industrial switching hubs

Shape

Functions

Ports

Failure detection

Power supply voltage

Order code



Quality of Service (QoS):

EtherNet/IP control data priority

Failure detection:

Broadcast storm and LSI error detection
10/100BASE-TX, Auto-negotiation

3

24.0 VDC±5%

W4S1-03B



5

W4S1-05B

W4S1-05C

EtherCAT junction slave

Shape

Functions

Ports

Power supply voltage

Order code



Creation of star- and tree topologies
in EtherCAT networks.

Distributed Clock (DC) is supported.

3

20.4 to 28.8 VDC

(24 VDC –15% to 20%)

GX-JC03



6

GX-JC06



Tekninen tuki

Tekninen tuki

Service & Support
Vaikka sivustollamme on runsaasti teknisiä tietoja , Omron on kehittänyt myös oman sivuston, josta löydät teknisen informaation lisäksi myös paljon erilaista tukimateriaalia.
Ladattavat tiedostot

Esitteet

Näytä kaikki esitteet

Datalehdet

Näytä kaikki datalehdet

Käyttöohjeet

Näytä kaikki käyttöohjeet

Ohjelmistotyökalut

download

NB-Designer Setup Ohjelma

en ZIP 482 MB
o

Ole hyvä ja tai luo tili asiakirjan lataamista varten

Näytä kaikki ohjelmistotyökalut

Onko sinulla kysyttävää?

Olemme valmiita auttamaan.

Ota meihin yhteys

Tilaa uutiskirje

Tuoteinnovaatioita, -ratkaisuja ja -palveluja koskevat uutiskirjeet suoraan sähköpostiisi.

Kiitos Omron eNews -tilauksestasi. Saat meiltä pian sähköpostin, joka sisältää linkin tilauksen aktivoimiseksi. Käytämme tätä tapaa sekä lakisyistä että varmistaaksemme, ettei kukaan väärinkäytä sähköpostiosoitettasi.

Meillä on teknisiä ongelmia. Emme ole pystyneet vastaanottamaan lomakettasi. Pahoittelemme ja pyydämme yrittämään uudelleen myöhemmin.

Download

Tuotteen ohjeistus

Lataa tietosivut, käyttöoppaat ja esitteet.

Siirry latauskeskukseen

Koulutukset

Kouluttaudu parhaiden insinööriemme johdolla. Tasot alkeista edistyneisiin.

Tarkastele kursseja
